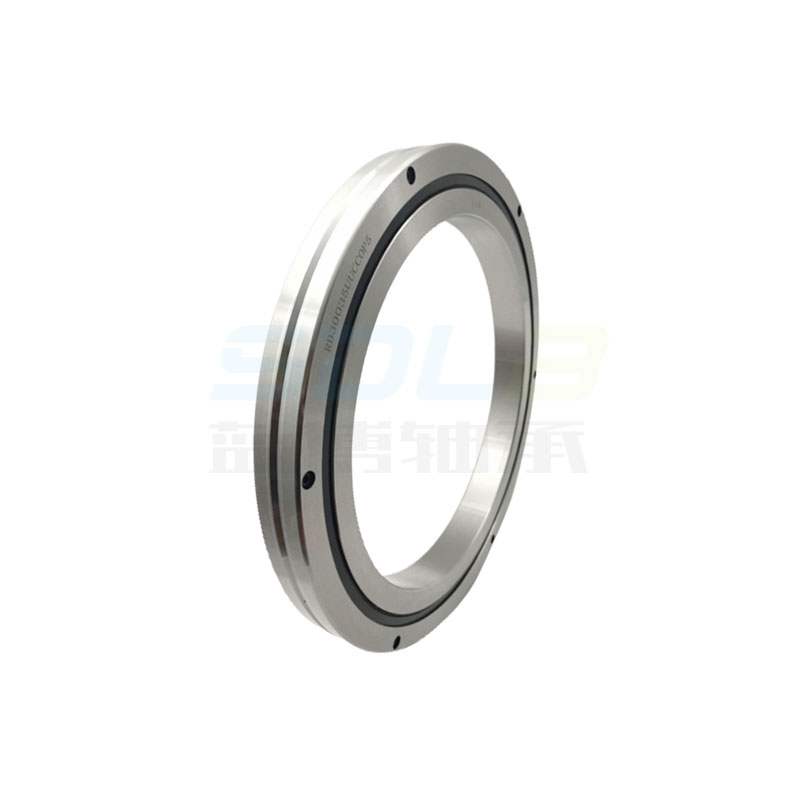

  • RB标准型交叉滚子轴承

  • RB标准型交叉滚子轴承

    轻量化设计

    能有效节省空间，维护方便。

    多方向承载

    同时承受轴向、径向和倾覆力矩等多方向的载荷。

    摩擦小
    内外环之间采用隔离塑料垫，有效减小了摩擦和磨损。

    高精度和旋转精度

    内圈整体设计使RB系列交叉滚子轴承具有良好的旋转精度。


    • 0.00
      0.00
商品描述

轻量化设计

能有效节省空间，维护方便。

多方向承载

同时承受轴向、径向和倾覆力矩等多方向的载荷。

摩擦小
内外环之间采用隔离塑料垫，有效减小了摩擦和磨损。

高精度和旋转精度

内圈整体设计使RB系列交叉滚子轴承具有良好的旋转精度。


概述：RB交叉滚子轴承属于交叉滚子轴承中很基本的一种类型，该轴承是分割型外环，内环为一套结构，体积较小，适合于对内环转动精度有较高要求，整个结构主要采用的是滚子相互垂直交叉的方式，并且在每一个滚子之间都安装有一个隔离块，这样可以有效地防止滚子的倾斜，也可以有效地防止滚子的相互摩擦和转动扭矩的增大，从而有效地避免了滚子相互锁定的情况，并且 RB交叉滚子轴承的内外环是分开的，因此可以调节间隙，在施加预压的情况下也可以得到高精度的转动运动。

特点：预张力优化、刚性大、导向辊运行精度高，操作简便，安装简便。

应用：工业机器人、机床、光学仪器等领域。


型号
Item No

尺寸(mm)

Dimension(mm)

载荷(KN)
Basic Cap (KN)		重量Weight
dDBrsminCrCorkg
RB200820 36 8 0.500 3.230 3.100 0.040
RB250825 41 8 0.500 3.630 3.830 0.050
RB301030 55 10 0.600 7.350 8.360 0.120
RB351035 60 10 0.600 7.640 9.120 0.130
RB401040 65 10 0.600 8.330 10.600 0.150
RB451045 70 10 0.600 8.620 11.300 0.170
RB501350 80 13 0.600 16.700 20.900 0.290
RB601360 90 13 0.600 18.000 24.300 0.330
RB701370 100 13 0.600 19.400 27.700 0.380
RB801680 120 16 0.600 30.100 42.100 0.740
RB901690 130 16 1.000 31.400 45.300 0.810
RB10016100 140 16 1.000 31.700 48.600 0.830
RB10020100 150 20 1.000 33.100 50.900 1.450
RB11012110 135 12 0.600 12.500 24.100 0.400
RB11015110 145 15 0.600 23.700 41.500 0.750
RB11020110 160 20 1.000 34.000 54.000 1.560
RB12016120 150 16 0.600 24.200 43.200 0.720
RB12025120 180 25 1.500 66.900 100.000 2.620
RB13015130 160 15 0.600 25.000 46.700 0.720
RB13025130 190 25 1.500 69.500 107.000 2.820
RB14016140 175 16 1.000 25.900 50.100 1.000
RB14025140 200 25 1.500 74.800 121.000 2.960
RB15013150 180 13 0.600 27.000 53.500 0.680
RB15025150 210 25 1.500 76.800 128.000 3.160
RB15030150 230 30 1.500 100.000 156.000 5.300
RB16025160 220 25 1.500 81.700 135.000 3.140
RB17020170 220 20 1.500 29.000 62.100 2.210
RB18025180 240 25 1.500 84.000 143.000 3.440
RB19025190 240 25 1.000 41.700 82.900 2.990
RB20025200 260 25 2.000 84.200 157.000 4.000
RB20030200 280 30 2.000 114.000 200.000 6.700
RB20035200 295 35 2.000 151.000 252.000 9.580
RB22025220 280 25 2.000 92.300 171.000 4.100
RB24025240 300 25 2.500 68.300 145.000 4.500
RB25025250 310 25 2.500 69.300 150.000 4.970
RB25030250 330 30 2.500 126.000 244.000 8.100
RB25040250 355 40 2.500 195.000 348.000 14.800
RB30025300 360 25 2.500 76.300 178.000 5.880
RB30035300 395 35 2.500 183.000 367.000 13.400
RB30040300 405 40 2.500 212.000 409.000 17.200
RB35020350 400 20 2.500 54.100 143.000 3.900
RB40035400 480 35 2.500 156.000 370.000 14.500
RB40040400 510 40 2.500 241.000 531.000 23.500
RB40070400 580 70 2.500 470.000 811.000 72.400
RB45025450 500 25 1.000 61.700 182.000 6.600
RB50025500 550 25 1.000 65.500 201.000 7.300
RB50040500 600 40 2.500 239.000 607.000 26.000
RB50050500 625 50 2.500 267.000 653.000 41.700
RB50070500 680 70 2.500 536.000 1020.000 86.100
RB60040600 700 40 3.000 264.000 721.000 30.600
RB60070600 780 70 3.000 591.000 1230.000 102.000
RB600120600 870 120 3.000 1250.000 2270.000 274.000
RB70045700 815 45 3.000 281.000 836.000 46.500
RB70070700 880 70 3.000 630.000 1390.000 115.000
RB700150700 1020 150 3.000 1660.000 3010.000 478.000
RB80070800 950 70 4.000 468.000 1330.000 109.000
RB800100800 1030 100 4.000 936.000 2040.000 247.000
RB90070900 1050 70 4.000 494.000 1490.000 120.000
RB10001101000 1250 110 5.000 1220.000 3220.000 360.000
RB12501101250 1500 110 5.000 1350.000 3970.000 440.000
